分布式遠程IO系統由網絡耦合器模塊和擴展IO模塊組成，網絡耦合器模塊負責現場總線通訊，實現和主站控制器或者上位機軟件的通訊連接。
擴展IO模塊負責和現場的輸入輸出傳感器進行連接，輸入IO模塊采集現場各種信號并通過內部總線發送到網絡耦合器，控制器通過現場總線從耦合器中讀取數據并加工處理，然后將輸出數據寫入到網絡耦合器中，網絡耦合器再通過內部總線將輸出數據寫入到輸出IO模塊,從而實現設備的控制。
網絡耦合器可根據控制器系統的通信接口選擇對應總線的模塊，主流的工業通訊協議包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。擴展IO模塊分為6大類，數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊、模擬量輸出模塊、特殊模塊、混合IO模塊等。
網絡耦合器和擴展IO模塊之間可以根據現場需求自由組合，在點位較多的情況下采用分布式IO模塊可以實現更低的成本要求
|
型號 |
LA-7003 |
LA-7004 |
|
|
通用參數 |
功率 |
||
|
隔離 |
I/O至內部總線：磁隔離(2.5KVrms) |
||
|
現場電源 |
未使用 |
||
|
接線 |
I/O接線：Max.1.0mm2(AWG 17) |
||
|
安裝方式 |
35mm導軌安裝 |
||
|
尺寸 |
115*14*75mm |
||
|
重量 |
65g |
||
|
環境參數 |
工作溫度 |
-40~85℃ |
|
|
環境濕度 |
5%~95% RH(無冷凝) |
||
|
防護等級 |
IP20 |
||
|
輸入?yún)?shù) |
通道數 |
3通道熱電阻輸入 |
4通道熱電阻輸入 |
|
指示燈 |
3個綠色LED |
4個綠色LED |
|
|
分辨率 |
15位 |
||
|
傳感器類型 |
PT100 |
||
|
測量范圍 |
-240~880℃ |
||
|
測量精度 |
0.5℃ |
||
|
轉換速率 |
400ms/3通道 |
||
|
診斷功能 |
32766：未接傳感器或者斷線/-32766：短路狀態 / 32765：芯片故障/ 32767：溫度上溢/ -32768：溫度下溢 |
||
|
型號 |
LA-9004 |
LA-9008 |
|
|
通用參數 |
功率 |
||
|
隔離 |
I/O至內部總線：磁隔離(2.5KVrms) |
||
|
現場電源 |
未使用 |
||
|
接線 |
I/O接線：Max.1.0mm²(AWG 17) |
||
|
安裝方式 |
35mm導軌安裝 |
||
|
尺寸 |
115*14*75mm |
||
|
重量 |
65g |
||
|
環境參數 |
工作溫度 |
-40~85℃ |
|
|
環境濕度 |
5%~95% RH(無冷凝) |
||
|
防護等級 |
IP20 |
||
|
輸入?yún)?shù) |
通道數 |
4通道熱電偶輸入 |
8通道熱電偶輸入 |
|
指示燈 |
4個輸入指示燈 |
8個輸入指示燈 |
|
|
傳感器類型 |
J / K/ E / T / S / R / B / N 型熱電偶 |
||
|
采集精度 |
±0.3%滿量程，@25℃ |
||
|
±0.5%滿量程，@-40~85℃ |
|||
|
采樣速率 |
70ms/4通道 |
||
|
測量范圍 |
J型 -210~1200℃/ K型-270~1370℃/ E型-270~1000℃/ T型-270~400℃/ S型-50~1760℃/R型-50~1760℃/ B型100~1820℃/ N型-270~1300℃ |
||
|
數據格式 |
16位有符號整型(Integer) |
||
|
診斷功能 |
-32767：未選熱電偶型號(即為禁用該通道) |
||
|
32766：開路斷線 |
|||
|
32767：溫度上溢 |
|||
|
-32768：溫度下溢 |
|||
|
32765：ADC芯片故障 |
|||
|
32764：冷端補償轉換故障值 |
|||
|
產品型號 |
型號說明 |
|
LA-7003 |
3通道RTD熱電阻輸入(PT100) |
|
LA-7004 |
4通道RTD熱電阻-PT100溫度采集模塊 |
|
LA-7006 |
6通道熱電阻輸入RTD-PT100/通道間非隔離采集精度＜=0.5-C |
|
LA-9004 |
4通道TC熱電偶輸入（J型/K型/E型/T型/S型/R型/B型/N型/C型） |
|

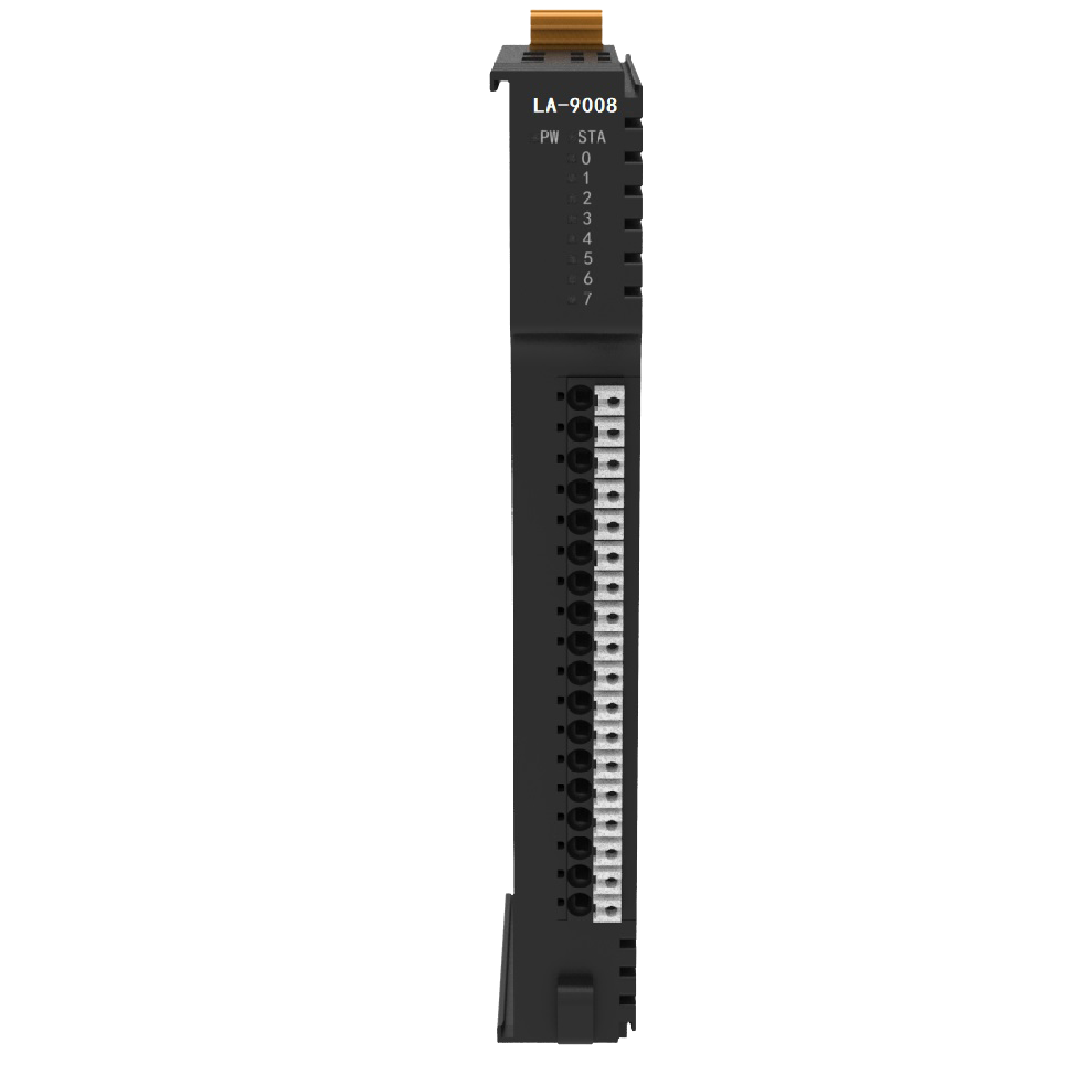

LA-9008 |
8通道TC熱電偶輸入（J型/K型/E型/T型/S型/R型/B型/N型/C型）/15bit |
KYIO-L系列溫度模塊用戶手冊-V10
