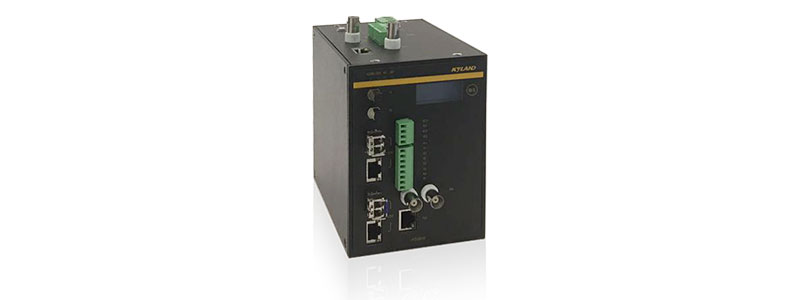

PTS-DR200精確時間同步裝置是一款為工業領域提供的納秒級時間服務的導軌式多功能時鐘服務器。該服務器支持北斗/GPS/GLONASS雙衛星絕對時間基準及IEEE1588(PTP)和IRIG-B地面基準時間源的自動跟蹤和鎖定。內置多源時間算法可提供天地互備多路時間源選擇及切換邏輯應用功能。
PTS-DR200支持IEEE1588(PTPv2)/NTP/SNTP網絡時間同步授時信號，支持PPS/PPM/PPH/IRIG-B碼/串行TOD時間報文/靜態空接點等多種輸出信號以滿足不同行業的時間同步需求。
PTS-DR200時鐘服務器可通過通訊規約(IEC61850/IEC60870-5-104等)提供時鐘工作狀態管理及監視功能，也可產生時間觸發信號(IEC61850/GOOSE等)滿足行業時鐘工作狀態的監視和管理需求。
PTS-DR200時鐘服務器支持WEB/SNMP遠程系統管理和配置模式。
| 產品功能 | |
| 時間源選擇 | 衛星時間源 SAT-1：5V DC BNC 北斗/GPS/GLONASS衛星系統 地面時間源1 ETH0/ETH1：PTPv2(IEEE1588) 地面時間源2 FI1 (ST-850nm MM) + FI2 (BNC) |
| 時間同步功能 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持IRIG-B直流輸出（格式B000~B007，支持TTL電平和差分電平及光信號輸出） 支持IRIG-B交流輸出(格式B120~B127) 支持TOD串行時間編碼輸出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行編碼等) 支持NTP/SNTP服務功能 |
| 時間信號轉換 | IRIG-B到PTP、NTP、和TOD的轉換 PTP到NTP、IRIG-B和TOD的轉換 |
| 時間管理 | 提供準時刻的GOOSE發布滿足時間觸發功能 提供GOOSE訂閱功能滿足時間測量管理功能 提供IEC61850 MMS，IEC60870-5-104，DNP 3.0 等多種協議時間狀態管理協議 |
| 設備管理 | 支持SNMP v1/v2c及v3功能，無TRAP 支持WEB配置管理功能 |
| 產品規格 | |
| 衛星接收器 | 接收通道： 72通道衛星接收模塊 GPS L1 C/A, GLONASS L1, 北斗(BDS) B1 靈敏度：跟蹤-167dBm，捕獲-160dBm |
| 輸入接口 | 衛星天線輸入：5V DC, BNC接口 TTL信號輸入：1路BNC接口, IRIG-B信號 光信號輸入：1路多模850nm波長的ST接口，IRIG-B信號 |
| 網絡接口 | 接口形式： 2路100/1000M 獨立隔離網絡端口 支持RJ45接口或100M SFP或1000M SFP PTP v2信號： 支持主鐘，從鐘及邊界鐘模式 E2E, P2P 802.3, IPv4 NTP/SNTP信號： NTP/SNTP服務端模式 |
| 輸出接口 | TTL(BNC)信號輸出：2路BNC接口，IRIG-B或PPS信號 TTL(鳳凰端子)信號輸出：4路鳳凰端子接口，IRIG-B 或 PPS信號 光信號輸出：1路多模850nm波長的ST接口，IRIG-B或PPS信號 串行TOD輸出：1路RJ45接口，RS232或RS485模式（RS232需定制），支持1PPS+TOD，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多種串行時間編碼 IRIG-B交流輸出：2路鳳凰端子接口，IRIG-B交流輸出信號，峰峰值3~12V和調制比3:1~6:1軟件可設置 空接點輸出：2路鳳凰端子接口，最大300VDC, 10mA, PPS或 PPM信號 |
| 告警接口 | 告警繼電器：1路常開和常閉繼電器告警節點，鳳凰端子， 250 VAC Max，3 A Max |
| 維護接口 | 維護口：1路RS232模式的RJ45接口 |
| 顯示操作接口 | LCD屏：顯示當前日期和時間 |
| LED燈 | 系統告警指示燈:ALARM 時間鎖定指示燈: LOCK 天線狀態指示燈: ANT 衛星定位模式指示燈: FIX |
| 電源 | 輸入電壓： 110-220VAC/DC(85-264VAC/85-300VDC) 24VDC(18-36VDC) 接入端子：3-pin鳳凰端子 功率：<20W |

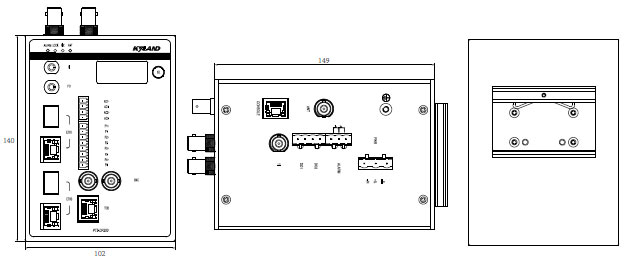

| 機械結構 | 外殼：金屬材質 散熱方式：自然冷卻，無風扇 尺寸(WxHxD)：102mm × 140mm × 149mm 重量：<2Kg |
| 環境 | 工作溫度：-20°C～+70°C 儲存溫度：-30°C～+80°C 相對濕度：5～95%無凝露 |
| 質保 | 保修期：5年 |
| 認證 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 IEC 62368-1, EN 62368-1 |
| 產品性能指標 | |
| PPS | 光纖±60ns TTL電平±60ns RS485差分電平±0.5μs 空接點±3μs |
| IRIG-B | 光纖±60ns TTL電平±60ns RS485差分電平±0.5μs 交流±20μs |
| TOD | RS232±5ms（RS232需定制） RS485±5ms |
| 1PPS+TOD | ±60ns |
| NTP | ±50μs |
| PTP | ±50ns |
設備選型
推薦型號
| 產品型號 | 電源類型 | 晶振類型 | 衛星模塊 | PTP功能 | 光纖接口 |
| PTS-DR200-7-1111 |
110-220VAC/DC 單電源 |
寬溫晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1網口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-7-3111 |
110-220VAC/DC 單電源 |
恒溫晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1網口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-1111 |
24VDC 單電源 |
寬溫晶振(TCXO)＜55μs/1h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1網口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |
| PTS-DR200-5-3111 |
24VDC 單電源 |
恒溫晶振(OCXO)＜6μs/24h | GPS/BDS/GLONASS可配置 |
PTPv2功能 ETH0/ETH1網口支持 |
FI (ST-850nm MM)+ FO(ST-850nm MM) |

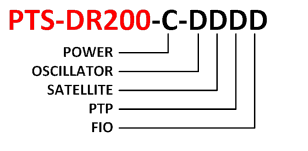

基本配置描述
| 類型 | P/N號 | 描述 |
| 電源類型-C | 7 | 110-220VAC/DC 單電源 |
| 5 | 24VDC 單電源 | |
| 晶振類型-D | 1 | 寬溫晶振(TCXO) ＜55μs/1h |
| 3 | 恒溫晶振(OCXO) ＜6μs/24h | |
| 衛星模塊-D | 1 | GPS/BDS/GLN可配置 |
| PTP功能-D | 1 | PTPv2功能 (ETH0/ETH1網口支持) |
| 光纖接口-D | 0 | N/A |
| 1 | FI (ST-850nm MM)+ FO(ST-850nm MM) |
軟件功能
|
類型 |
P/N號 |
描述 |
|
|
PTS-DR200-S1 |
WEB + SNMP（默認） |
配件包選型
| 時鐘服務器 | 對應時鐘配件包 | |||
| 描述 | 說明 | 物料編碼 | 物料描述 | 說明 |
| PTS-DR200-7-1111 | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-DR200-7-3111 | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-DR200-5-1111 | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-DR200-5-3111 | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
配件包說明
| 時鐘配件包 | 包含配件 | ||
| 物料描述 | 說明 | 數量 | |
| 時鐘服務器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
| 時鐘服務器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
配件說明
| 類型 | 物料描述 | 說明 |
| GPS天線 | PTS-ANT-GPS-30-BNC | GPS單模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-50-BNC | GPS單模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-100-BNC | GPS單模天線(100m線纜含蘑菇頭) | |
| BDS天線 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS雙模天線(100m線纜含蘑菇頭) | |
| GLONASS天線 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN雙模天線(100m線纜含蘑菇頭) | |
| 雙頻蘑菇頭 | PTS-ANT-GPS-BDS-N | GPS/BDS雙頻蘑菇頭(N型接頭) |
| 三頻蘑菇頭 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三頻蘑菇頭(N型接頭) |
| 天線同軸電纜 | PTS-ANT-CABLE-30 | 30m單衛星天線同軸電纜 |
| PTS-ANT-CABLE-50 | 50m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-80 | 80m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-100 | 100m單衛星天線同軸電纜 | |
| 電源線 | 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V |
| 信號放大器 | PTS-ANT-AMPLIFIER | 天線信號放大器(個/100m及以上天線長度) (需定制，如需使用請聯系公司) |
| 設備防雷器 | PTS-ANT-LIGHTING | 天線及設備防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | |
| 蘑菇頭安裝支架 | PTS-ANT-MOUNT-BASE | 底座式安裝支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 |
選型訂購(模板)
|
訂購信息 |
描述 |
|
基本配置：PTS-DR200-7-1111 |
PTS-DR200時間同步服務器1臺(導軌式)，GPS/BDS/GLN衛星接收模塊1個，寬溫晶振 TCXO 1個，2*100/1000M光電復用以太網接口(支持NTP/SNTP網絡同步授時功能及PTPv2網絡精確時間同步授時功能)，12路PPX/IRIG-B(AC/DC)/串行時間編碼/靜態空接點等信號輸出接口，時鐘支持電源及失步告警，85-264V AC/DC單電源模塊。 |
|
軟件配置：PTS-DR200-S1 |
WEB+SNMP遠程配置管理軟件功能 |
|
天線配置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-LIGHTING*1 PTS-ANT-MOUNT-BASE*1 |
GPS單模衛星天線(50米線纜含蘑菇頭)1套 天線及設備防雷器*1個 底座式蘑菇頭安裝支架*1個 |
Kyland-PTS-DR200-Datasheet-CN PTS-DR200 時鐘服務器-設備操作手冊 R7 PTS-DR200 時鐘服務器-SNMP MIB手冊 R7
