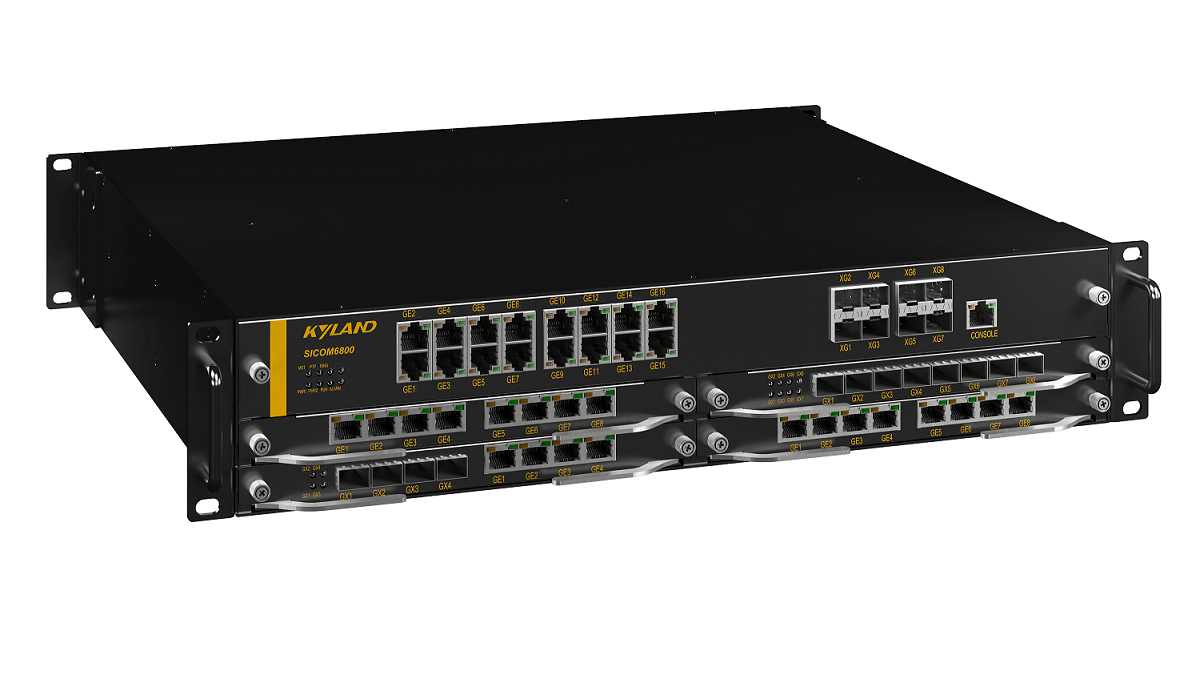

SICOM6800-2U是SICOM6800產品系列中2U機架式形態的交付件，該產品是面向工控安全要求較高場合研制的國產自主可控三層網管型以太網交換機，端口為模組化配置：主機可提供8個萬兆光口+16個千兆電口，同時支持4個可插拔模組，每個模組可提供8個光電可選的千兆或百兆接口，產品支持可熱插拔的高壓或低壓電源模塊，為選型應用提供豐富的便利性。SICOM6800-2U支持端口、VLAN、QinQ、組播、QoS、快速冗余環等豐富的二層軟件特性，支持靜態路由、OSPF、PIM、VRRP等三層功能，支持IPv4與IPv6協議，支持豐富的維護診斷手段與安全防護功能，支持基于硬件的1588對時，對時精度可達±100ns，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件，可廣泛應用在各個行業的骨干通信系統中。
最大支持8個萬兆接口，48個千兆接口
模組化設計，模塊類型包括以太網接口模塊和熱插拔電源模塊
支持基于IEC62439-6的DRP/DHP冗余協議，環網自愈時間＜20ms
支持DDM、NQA、sflow、BFD、DLDP等豐富的診斷手段
支持基于硬件的1588對時協議，對時精度±100ns
支持巨型幀傳輸，封包緩沖區高達48Mbit，視頻傳輸高效穩定
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持QinQ 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DRP/DHP, 自愈時間<20ms 支持ERPS(G.8032) 支持STP/RSTP/MSTP 支持MRP(可選) 支持VRRP |
| 組播技術 | 支持IGMP-snooping 支持GMRP 支持靜態組播 支持未知組播控制 支持IGMP v1/v2/v3 支持組播靜態路由 支持PIM-DM，PIM-SM |
| 路由技術 | 支持OSFPv2 支持IPv4/IPv6靜態路由 支持策略路由 |
| 安全技術 | 支持IEEE 802.1x 支持ARP trust 支持HTTPs/SSL 支持SSH 支持SFTP 支持RADIUS 支持TACACS+ 支持IP+MAC+VLAN+端口綁定 支持單播MAC過濾 支持應用層端口防護，防攻擊 支持用戶分級 支持身份認證高級策略 支持高級密碼管理策略 支持安全訪問IP |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限制 支持802.1p(CoS), TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持loopback接口 支持基于IPv6地址的管理 支持SNMPv1/v2c/v3 支持通過FTP/TFTP/HTTP/HTTPs進行軟件和配置的上傳下載 支持端口鏡像和遠程鏡像端口 支持LLDP 支持RMON 支持環回檢測 支持CRC保護 支持配置管理 |
| 診斷技術 | 支持內部硬件自檢 支持電源告警，失電告警，溫度告警，CPU/內存利用率告警，端口linkup/linkdown告警，端口CRC告警，端口流量閾值告警，環協議告警，IP/MAC地址沖突告警，環回檢測告警，光功率告警 支持DDM光功率檢測功能 支持日志功能 支持NQA 支持Sflow 支持BFD 支持DLDP 支持Link-check |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/client 支持DHCP snooping 支持DHCP Option66/67/82 |
| 時鐘管理 | 支持SNTP server/client 支持NTP server/client 支持PTPv2，對時精度±100ns 支持同步以太網 支持時區配置 |
| 產品規格 | |
| 技術標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交換屬性 | 優先級隊列 8 VLAN數 4K MAC表 32K ARP表 8K 二層組播組數 1K IGMP組數 4K Loopback接口數 10 三層接口數 256 VRRP組數 256 路由表 8K 包緩沖區 48Mbit 包轉發率 381Mpps 交換容量 256Gbps 轉發時延 <5μs |
| 接口 | 萬兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X, SFP接口；10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, SFP接口 Console口 RS232, RJ45接口 管理口 RJ45接口 告警端子 3芯5.08mm間距插入式端子 |
| 狀態指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1 PWR2 環狀態指示燈: Ring PTP指示燈: PTP 堆疊指示燈: Master 接口指示燈:Link/ACT |
| 電源 | 輸入電壓 220AC/DC(85-264VAC/120-300VDC);24-48VDC(18-72VDC) 接入端子 5.08mm間距插入式端子(低壓); 品字頭(高壓) 功率 <88W 過載保護 支持 反接保護 支持 冗余保護 支持 |

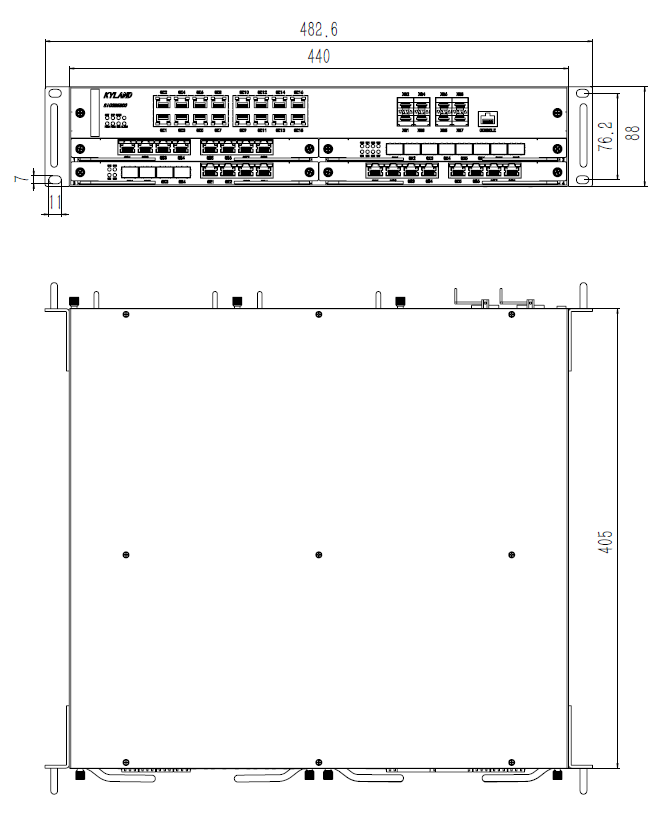

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×88mm×405mm(W×H×D) 重量＜15kg 安裝方式 19英寸2U機架式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF >300000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
| 主機型號（必選，按實際需求二選一） | 型號說明 |
| SICOM6800-2U-8X16GE-MB | 2U主機;8×10GBase-X,SFP+接口;16×10/100/1000Base-T(X),RJ45接口 |
| SICOM6800-2U-16GE-MB | 2U主機;16×10/100/1000Base-T(X),RJ45接口 |
| 以太網接口模塊（可選，按實際需求，任意搭配選擇0~4個）； | 型號說明 |
| SM6.8-8GX-0.5U | 以太網接口模塊，8×1000Base-X,SFP接口 |
| SM6.8-8GE-0.5U | 以太網接口模塊，8×10/100/1000Base-T(X),RJ45接口 |
| 電源模塊（必選，按實際需求，任意搭配選擇1~2個） | 型號說明 |
| SM6.8-PS-HV | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源模塊，支持熱插拔 |
| SM6.8-PS-L2 | 24-48VDC(18-72VDC)低壓電源模塊，支持熱插拔 |
