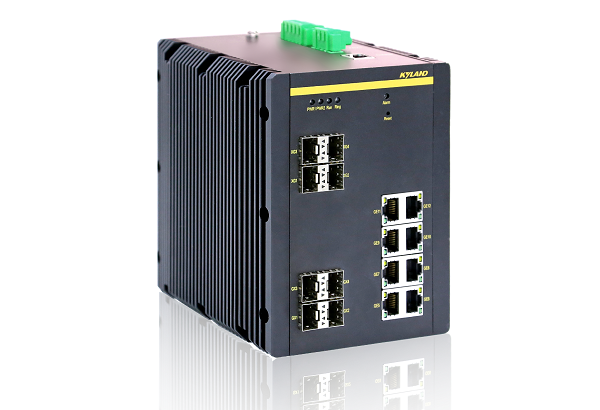

SICOM6416G是針對工業通信系統需求設計的三層網管型卡軌式工業以太網交換機，端口配置方式：（1）4個萬兆接口+8個千兆光口+4個千兆以太網電口；（2）4個萬兆接口+4個千兆光口+8個千兆以太網電口。SICOM6416G支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性，支持靜態路由、RIP、OSPF等三層功能。萬兆光口支持強制為2.5G端口，用于高速公路，工業自動化等場合與2.5G設備對接。同時支持基于NAT的IP轉換，支持基于硬件的1588對時，對時精度可達±100ns，支持DDM光功率檢測的功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。該產品機身小巧，工作溫度達-40℃~75℃，防護等級IP40，配備抗高強振動的卡軌座，可廣泛應用在各個行業的嚴酷惡劣的應用場景中。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入方向限速 支持廣播風暴抑制 支持靜態MAC 支持靜態ARP，代理ARP |
| 冗余技術 | 支持基于IEC62439-6標準的DRP/DHP, 自愈時間<20ms，且與網絡規模無關 支持DT-Ring協議族, 自愈時間<50ms 支持STP/RSTP/MSTP 支持VRRP |
| 組播技術 | 支持IGMP-snooping 支持GMRP |
| 路由技術 | 支持靜態路由 支持RIPv1/v2 支持OSFPv2 支持IGMP 支持PIM-SM, PIM-DM |
| 安全技術 | 支持用戶權限分級 支持IEEE 802.1x 支持HTTPs/SSL 支持SSH 支持本地RADIUS server和遠程RADIUS server 支持TACACS+ 支持端口隔離 支持單播MAC過濾 支持IP source guard |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限速 支持802.1p TOS/DiffServ優先級 支持優先級重標記 支持隊列流量監管 支持端口、隊列整形 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMP v1/v2c/v3, 支持DES和AES加密，可通過Kyvision集中管理 支持通過FTP/TFTP/HTTP/HTTPs進行軟件升級和配置的上傳下載 支持IP/MAC沖突告警, 電源告警, CPU/內存利用率告警，端口link告警，端口流量告警，端口丟包率及CRC告警，環告警，接收及發送光功率告警 支持RMON（統計組，歷史組，告警組，事件組） 支持Syslog，可本地保存或上傳至日志服務器 支持端口鏡像和遠程鏡像端口 支持LLDP和LLDP MIB（802.1ab） 支持內部硬件自檢 支持DDM光功率檢測功能 支持MTU配置 支持Ping, Trace route |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server 支持DHCP snooping 支持DHCP relay/option 82 支持DHCP option 61 支持DHCP Client 支持DNS 支持NAT |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持PTPv2，對時精度±100ns 支持時區和夏時制配置 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1-4093 組播組數 1K 路由表 4K MAC表 32K 包緩沖區 32Mbit 包轉發率 155Mpps |
| 接口 | 萬兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X, SFP接口；10/100/1000Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm間距插入式端子, 250VAC/220VDC Max, 2A Max |
| 狀態指示燈 | 運行指示燈：Run 告警指示燈：Alarm 環指示燈：Ring 電源指示燈：PWR1，PWR2 接口指示燈：Link，ACT |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC), 48VDC(36-72VDC), 24VDC(18-36VDC) 接入端子 3芯7.62mm間距插入式端子 (HV), 5芯5.08mm間距插入式端子 (L1/L3) 功率 <28.5W (HV), <26.7W (L1), <23W (L3) 過載保護 支持 反接保護 支持 冗余保護 支持 |

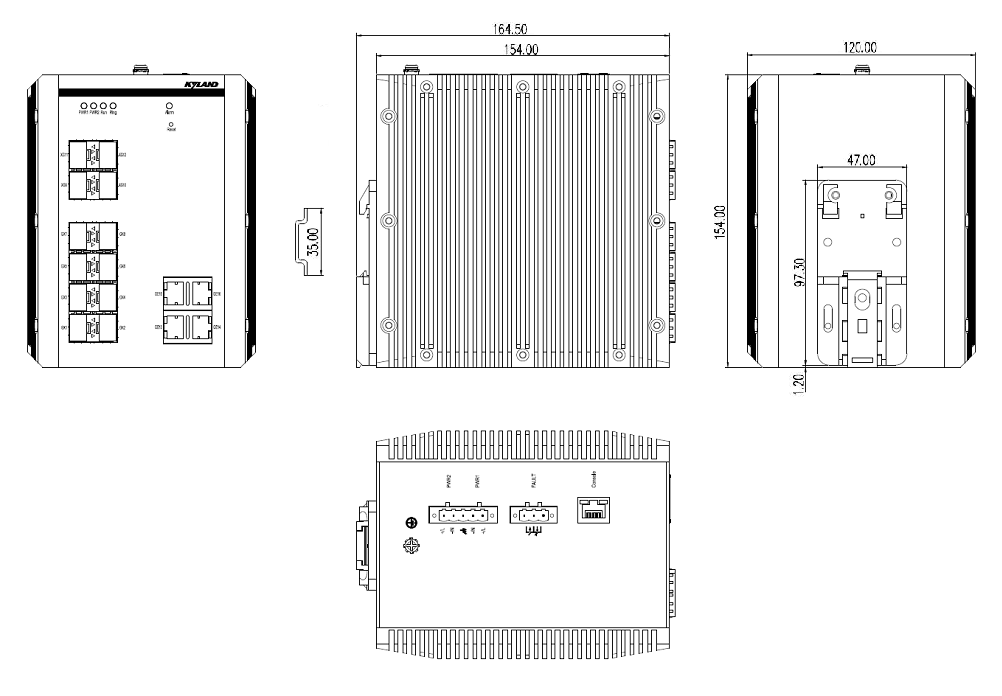

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 120mm×154mm×154mm(W×H×D) 重量＜3kg 安裝方式 卡軌式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF >300000h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 IEC61850-3, IEEE1613 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脈沖磁場) 300A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| SICOM6416G-4X4GX8GE-L1-L1 | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45電口 | 48VDC(36-72VDC) 冗余電源 |
| SICOM6416G-4X4GX8GE-L3-L3 | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45電口 | 24VDC(18-36VDC) 冗余電源 |
| SICOM6416G-4X4GX8GE-HV | 4×10GBase-X SFP+接口；4×1000Base-X SFP接口；8×10/100/1000Base-T(X) RJ45電口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 單電源 |
| SICOM6416G-4X8GX4GE-L1-L1 | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45電口 | 48VDC(36-72VDC) 冗余電源 |
| SICOM6416G-4X8GX4GE-L3-L3 | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45電口 | 24VDC(18-36VDC) 冗余電源 |
| SICOM6416G-4X8GX4GE-HV | 4×10GBase-X SFP+接口；8×1000Base-X SFP接口；4×10/100/1000Base-T(X) RJ45電口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 單電源 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
萬兆SFP+模塊 |
參考工業級萬兆SFP+模塊選購表 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
Kyland-SICOM6416G-Datasheet-CN Kyland-SICOM6416G-硬件安裝手冊-CN Kyland-SICOM6416G-軟件操作手冊-CN
