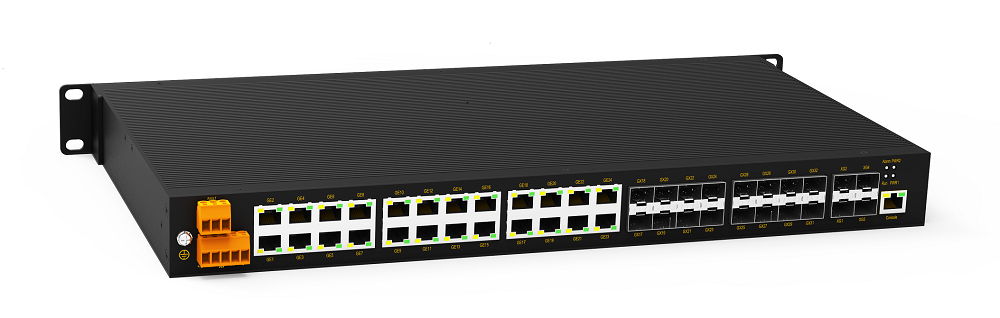

SICOM3432G是針對工業通信系統需求設計的二層網管型工業以太網交換機，為19英寸1U機架式安裝，端口配置方式靈活多樣，最多可提供4個萬兆口、24個千兆電口，16個千兆光口。SICOM3432G支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性，支持基于硬件的1588對時，對時精度可達±100ns，支持DDM光功率檢測的功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。同時該產品的機身小巧，進深僅有245mm，適應不同的安裝空間。可廣泛應用在各個行業的骨干通信系統中。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持ERPS(G.8032) 支持DRP/DHP, 自愈時間<20ms，且與網絡范圍無關 支持RSTP/MSTP/STP |
| 路由技術 | 支持靜態路由 |
| 組播技術 | 支持IGMP-snooping 支持GMRP |
| 安全技術 | 支持IEEE 802.1x(身份認證和授權) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持對外部的RADIS Server轉發身份認證信息 支持TACACS+ 支持單播MAC過濾 |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持TFTP, HTTP, HTTPS方式文件傳輸及軟件升級 支持IP/MAC沖突告警,失電告警,電源告警,端口LinkDown告警,環告警 支持端口鏡像 支持Syslog 支持RMON 支持LLDP 支持SNTP |
| 診斷技術 | 支持內部硬件自檢 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持DDM光功率檢測功能 支持日志功能 |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61 支持DHCP Relay Agent Information Option 支持DHCP Client 支持ARP |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持PTPv2，對時精度±100ns |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1-4093 組播組數 1K 路由表 128 MAC表 32K 包緩沖區 32Mbit 包轉發率 107Mpps |
| 接口 | 萬兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm間距插入式端子 |
| 狀態指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1 PWR2 接口指示燈:Link,ACT |
| 電源 | 輸入電壓 220AC/DC(85-264VAC/77-300VDC);24-48VDC(18-72VDC) 接入端子 5芯5.08間距插入式端子 功率 <54W 過載保護 支持 反接保護 支持 冗余保護 支持 |

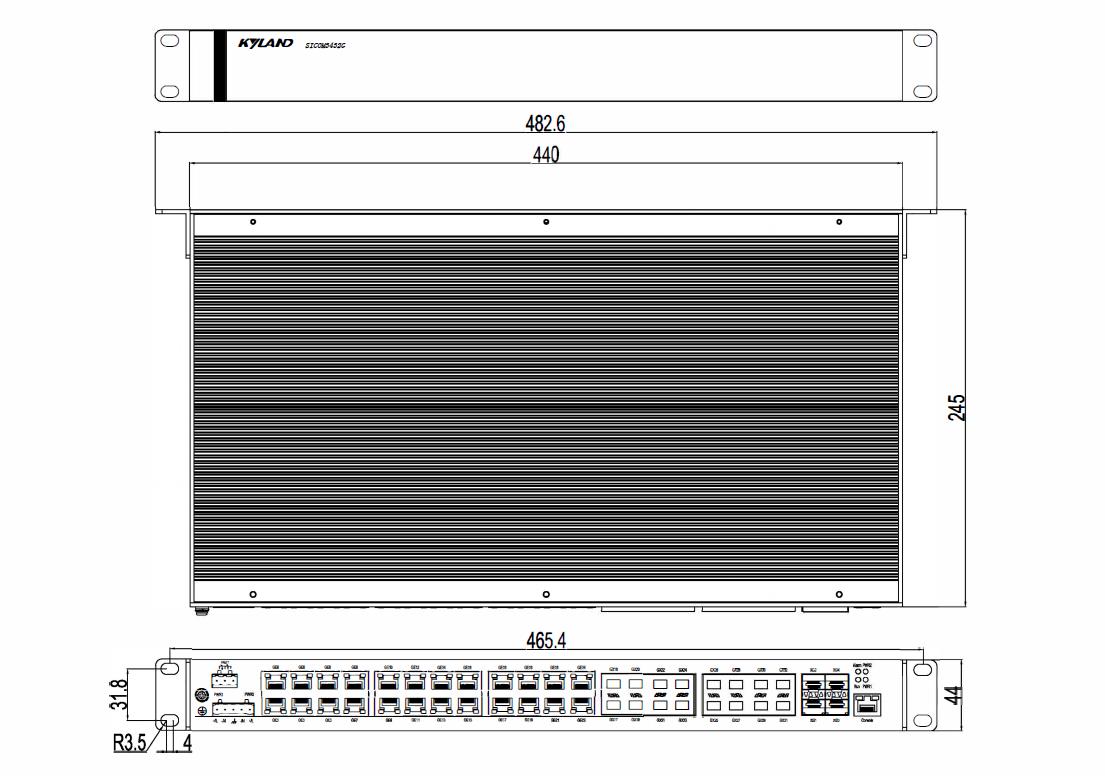

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 440mm×44mm×245mm(W×H×D) 重量＜4kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+70℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF511685h 保修期 5年 |
| 認證 | CE , FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 IEC 62368-1, EN 62368-1 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8（工頻磁場）300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脈沖磁場) 300A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3432G-Ports-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
（1）4X8G8GX16GE: （2）8G8GX16GE: （3）4GX24GE: |
|
PS1-PS2:電源輸入 |
L2-L2=24-48VDC（18-72VDC） |
選型示例：SICOM3432G-4X8G8GX16GE-HV-HV
選購配件
| 配件 | 配件說明 |
| 萬兆SFP+模塊 | 參考工業級萬兆SFP+模塊選購表 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030143 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010505 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 掛耳 | 單個安裝掛耳，編碼：109999003 |
