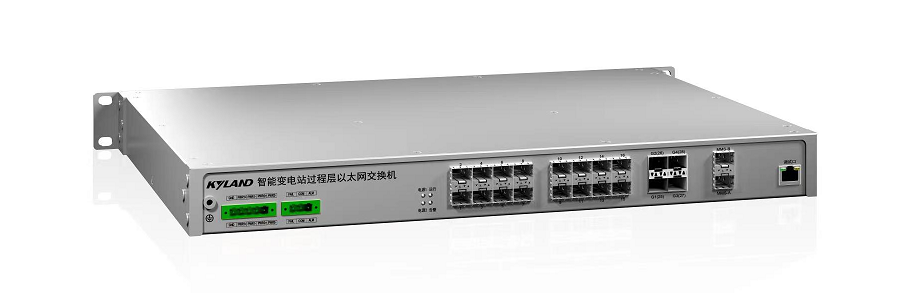

本產品系列是Kyland專門針對南方電網智能變電站過程層應用而設計的交換機，符合《Q/CSG1203066-2019 變電站過程層以太網交換機技術規范》要求。支持延時累加、CSD離線配置、組播流量控制等創新功能。
符合智能變電站以太網交換機領域行業標準和南方電網企業標準
支持交換延時累加功能
支持CSD配置文件導入，實現離線自動配置
具備組播流量控制功能，實現SV、GOOSE數據流精細控制
雙路告警接點，可針對不同嚴重等級的故障區分告警
提供獨立的MMS管理接口，管理數據和業務數據物理隔離，互不影響
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持端口流控 支持廣播風暴抑制 |
| 冗余技術 | 支持STP/RSTP 支持DRP，DHP，自愈時間<20ms |
| 組播技術 | 支持GMRP 支持靜態組播 支持組播流量控制 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用戶分級 支持MAC 地址綁定 支持端口隔離 支持防攻擊 支持網絡安全態勢感知采集裝置管理 支持身份認證、有效性驗證、身份限制、參數修改校驗、日志記錄、MMS 風暴防護、存儲安全、進程安全、運行環境安全、代碼安全等業務安全特性 |
| 服務質量管理 | 支持ACL，對L2-L4 層數據進行過濾 支持802.1p(CoS)，DSCP 支持SP，WRR 隊列調度 |
| 管理與維護 | 支持Console，WEB 管理方式 支持SNMPv1/v2c/v3，可通過Kyvision 集中管理 支持IEC61850 MMS 建模管理 支持CSD 離線配置 支持文件傳輸及軟件升級 支持IP/MAC沖突告警，失電告警，電源告警，溫度告警，端口LinkDown告警，環告警，CPU利用率告警，內存利用率告警，端口流量告警，CRC及丟包率告警，配置變更告警 支持端口鏡像 支持Syslog 支持LLDP 支持NTP，SNTP 支持延時累加 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3u(100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 512 MAC表 32K 包緩沖區 48Mbit 交換延遲 <10μs |
| 接口 | Console口 RS232，RJ45 以太網口 SFP接口 MMS接口 SFP接口 電源接口 5芯5.08mm歐式連接器 告警接口 3芯5.08mm歐式連接器 |
| 指示燈 | 前、后面板指示燈 告警指示燈 運行指示燈 電源1 指示燈 電源2 指示燈 通信端口狀態指示燈 端口速率指示燈 |
| 電源 | 輸入電壓 100-240VAC;50/60Hz;110-220VDC (85-264VAC/77-300VDC) 功率 <40W 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6×44×315.7mm(W×H×D) 重量 <6Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+70℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 10V(cont.) IEC61000-4-29(電壓中斷) 0%/100ms 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
| 產品型號 | 千兆SFP光口 | 百兆SFP光口 | MMS通信接口 | 電源 |
| SICOM-3124PP2-N-F16G4 | 4 | 16 | 2 | 2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源 |
| SICOM-3124PP3-N-G16 | 16 | - | 2 | 2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高壓電源 |
