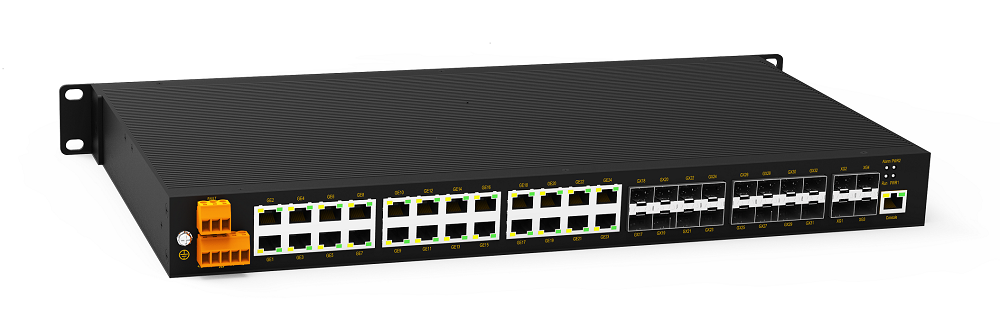

SICOM3028GPT-L2G/L3G是針對工業通信系統需求設計的二/三層網管型機架式工業以太網交換機，為19英寸機架式安裝。該產品支持多個千兆光電復用Combo口，使得整機端口配置具有很高的靈活性。SICOM3028GPT-L2G/L3G支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性，支持基于NAT的IP轉換和DDM光功率檢測的功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。SICOM3028GPT-L3G支持靜態路由、RIP、OSPF等三層功能。該產品可廣泛應用在各個行業的骨干通信系統中。
| 軟件功能 | |
| 交換功能 | 支持VLAN,MAC VLAN,PVLAN,Voice VLAN 支持QinQ，靈活QinQ 支持鏈路聚合 支持端口流控 支持端口限速,廣播風暴抑制 |
| 冗余技術 | 支持VRRP 支持基于IEC62439-6國際標準的DRP/DHP環網協議, 自愈時間<20ms 支持DT-ring, DT-ring+, DT-VLAN協議族，自愈時間<50ms 支持STP/RSTP/MSTP 支持ERPS |
| 組播技術 | 支持IGMP-snooping 支持GMRP |
| 路由技術（三層設備支持） | 支持靜態路由 支持OSFP 支持RIPv1/v2 支持IGMP 支持PIM-SM, PIM-DM |
| 安全技術 | 支持用戶權限分級 支持IEEE 802.1x 支持HTTPs/SSL 支持SSH 支持SFTP 支持RADIUS 支持TACACS+ 支持單播MAC過濾 支持?jǐn)z像機識別及準入功能 支持未授權攝像機識別及拒絕功能 支持仿冒終端識別功能 支持IP掃描防護、肉雞防護 UDP端口掃描防護 TCP端口掃描防護 蠕蟲病毒傳播防護 |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持文件傳輸及軟件升級 支持端口鏡像 支持LLDP 支持RMON 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警等多種告警類型 支持日志功能 支持DDM光功率檢測技術 支持BFD 支持DlDP |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP 支持基于NAT的IP轉換 |
| 時鐘管理 | 支持SNTP client 支持NTP client 支持基于硬件的PTPv2，對時精度±100ns |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-X) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 1K（L2組播組數） MAC表 32K 路由表 4K（三層型號） 包緩沖區 32Mbit 包轉發率 107Mpps 交換時延 ＜5us |
| 接口 | 萬兆端口 10GBase-X, SFP+接口 千兆端口 1000Base-X,100Base-X SFP接口；10/100/1000Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm間距插入式端子 |
| 狀態指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1 PWR2 接口指示燈:Link,ACT |
| 電源 | 輸入電壓 220VAC/DC, 24-48VDC(18-72VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <54W 過載保護 支持 反接保護 支持 冗余保護 支持 |

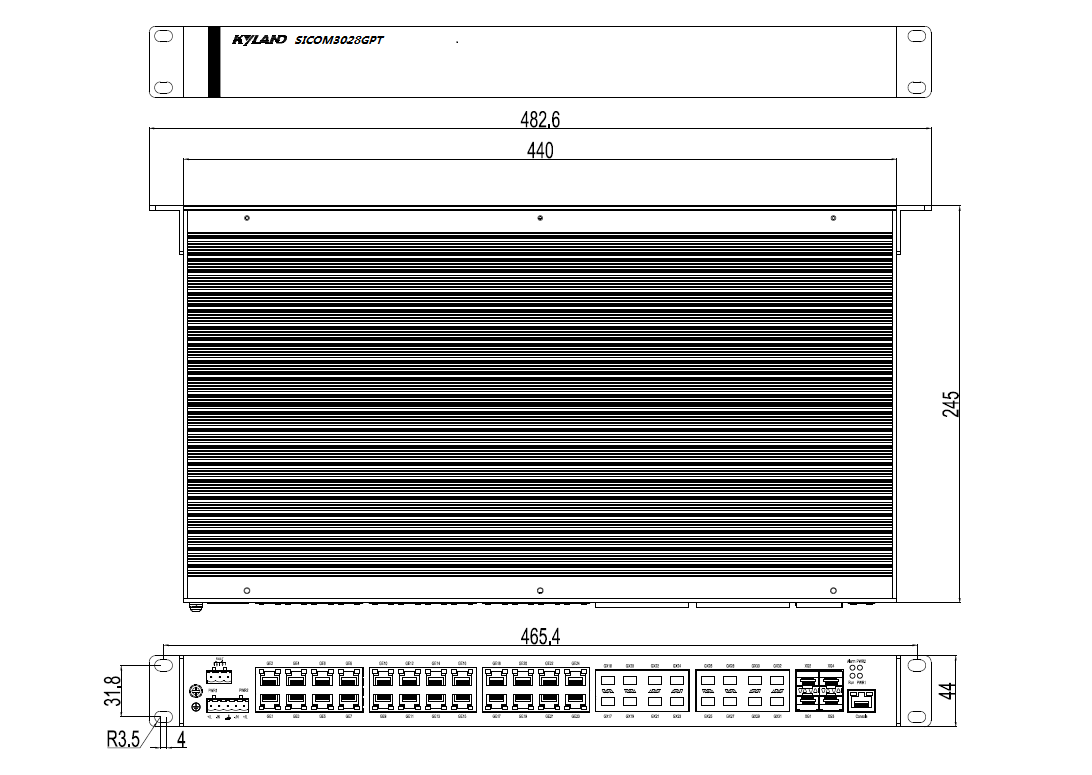

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 <10Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF 600000h 保修期 5年 |
| 認證 | CE/FCC KEMA EN50121 EN50155 NEMA CEPRI ClassA(BeiJing)/(GuangZhou)/(nanjing) shock vibration High altitude test MPS(BeiJing) National Telcom 工信部入網許可證 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8（工頻磁場）300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脈沖磁場) 300A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
| 產品型號 | 型號說明 |
| SICOM3028GPT-L2G-4X8G8GX16GE-L2-L2 | 二層交換機，4×10GBase-X SFP+接口；8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L2G-4X8G8GX16GE-HV-HV | 二層交換機，4×10GBase-X SFP+接口；8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
| SICOM3028GPT-L2G-8G8GX16GE-L2-L2 | 二層交換機，8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L2G-8G8GX16GE-HV-HV | 二層交換機，8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
| SICOM3028GPT-L2G-4GX24GE-L2-L2 | 二層交換機，4×1000Base-X,100Base-X SFP接口；24×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L2G-4GX24GE-HV-HV | 二層交換機，4×1000Base-X,100Base-X SFP接口；24×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
| SICOM3028GPT-L3G-4X8G8GX16GE-L2-L2 | 三層交換機，4×10GBase-X SFP+接口；8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L3G-4X8G8GX16GE-HV-HV | 三層交換機，4×10GBase-X SFP+接口；8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
| SICOM3028GPT-L3G-8G8GX16GE-L2-L2 | 三層交換機，8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L3G-8G8GX16GE-HV-HV | 三層交換機，8×1000Base-X,100Base-X,10/100/1000Base-T(X) Combo接口；8×1000Base-X,100Base-X SFP接口；16×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
| SICOM3028GPT-L3G-4GX24GE-L2-L2 | 三層交換機，4×1000Base-X,100Base-X SFP接口；24×10/100/1000Base-T(X)電口。24-48VDC（18-72VDC），雙電源冗余輸入。 |
| SICOM3028GPT-L3G-4GX24GE-HV-HV | 三層交換機，4×1000Base-X,100Base-X SFP接口；24×10/100/1000Base-T(X)電口。100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，雙電源冗余輸入。 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
萬兆SFP+模塊 |
參考工業級萬兆SFP+模塊選購表 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
SICOM3028GPT系列工業以太網交換機Web操作手冊_V10 SICOM3028GPT系列工業以太網交換機硬件安裝手冊_V10 Kyland-SICOM3028GPT-L2G/L3G-Datasheet-CN
