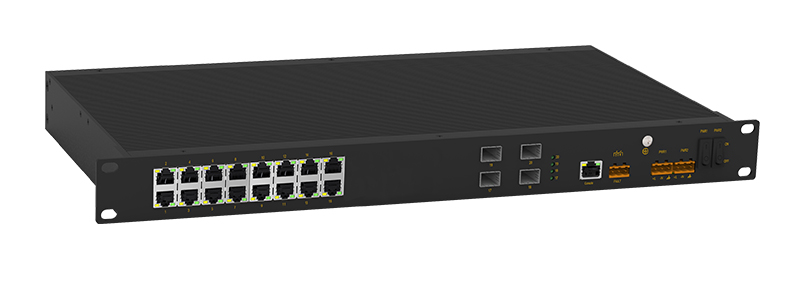

SICOM3024是Kyland針對鐵路行業需求設計的二層網管型工業以太網交換機，滿足中國鐵路高速信號系統安全數據網技術規范V3.0技術要求。SICOM3024為19英寸機架式安裝，最大支持4個SFP接口和16個RJ45電口，SFP接口支持DDM功能。SICOM3024交換機支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。目前已經廣泛應用在鐵路信號系統及其他對產品可靠性能有嚴酷要求的工業通信系統中。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 支持靜態、動態ARP及老化時間配置 支持靜態MAC地址配置 支持MAC地址老化時間配置 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持STP/RSTP，RSTP透?jìng)?br /> |
| 組播技術 | 支持GMRP* 支持IGMP snooping 支持靜態組播 |
| 服務質量管理 | 支持端口ACL 支持SP,WRR隊列調度 支持802.1P(COS)，TOS，DSCP優先級 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c，可通過Kyvision集中管理 支持FTP方式軟件升級及配置文件導入/導出 支持IP/MAC沖突告警,失電告警,電源告警,端口linkdown告警,環告警,SFP模塊光功率告警,光口接收光功率告警,CPU/內存利用率告警,端口流量告警,CRC及丟包率告警 支持RMON（組1,2,3,9） 支持DDM 支持端口鏡像 支持系統日志及運行日志，可保存到Flash以及發送到日志服務器，支持日志文件FTP方式上傳 支持日志顯示及清除 支持LLDP 支持Link-check 支持環路檢測 支持端口CRC保護 |
| 安全功能 | 支持端口隔離 支持MAC地址數量限制 支持端口安全 |
| IP管理 | 支持DHCP Server* 支持DHCP Client 支持手工配置IP地址 |
| 時鐘管理 | 支持SNTP Server* 支持SNTP Client 支持時區配置 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1-4093 組播組數 256 MAC表 8K 包緩沖區 2Mbit 包轉發率 2.9Mpps 交換延遲 <10μs |
| 接口 | 交換端口 100Base-FX, SFP接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm間距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed 后面板指示燈 接口指示燈:Link/ACT 接口速率指示燈:Speed |
| 電源 | 輸入電壓 24-48VDC(18-72VDC) 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 接入端子 3芯5.08mm間距插入式端子 功率 <21.6W 過載保護 支持 反接保護 支持 冗余保護 支持 |

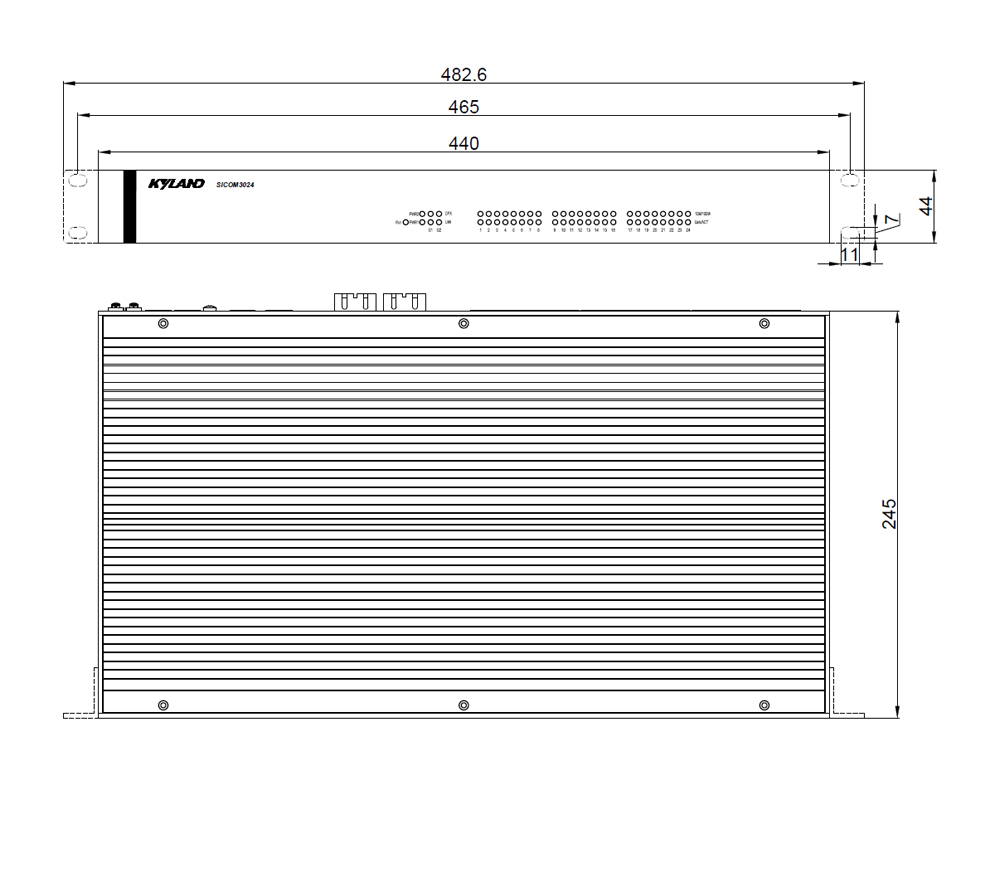

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 3Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF 318296h 保修期 5年 |
| 認證 | 產品最新認證動態請查詢Kyland網站 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
|
產品型號 |
型號說明 |
| SICOM3024-4SFP16T-HV-HV | 4×100Base-FX SFP接口; 16×10/100Base-T(X)電口，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3024-4SFP16T-L2-L2 | 4×100Base-FX SFP接口; 16×10/100Base-T(X)電口，24-48VDC(18-72VDC)，冗余電源 |
選購配件
| 配件 | 配件說明 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 單路電源端子，3芯5.08毫米間距，編碼：107010520 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 掛耳 | 單個安裝掛耳，編碼：109999003 |
