SICOM3005A是一款卡軌式集以太網、串行數據轉發于一體的串口服務器，可實現RS232/485/422協議與以太網協議的直接轉換，支持豐富的串口管理和交換協議。主要應用在風電、配網自動化、電力、智能交通等領域的接入層。
| 軟件特性 | |
| 串口功能 | 提供API接口，支持基于Linux平臺的二次開發 支持RS232/484/422與以太網協議的轉換 支持串口軟件流控 通過TCP Client白名單實現串口通信安全管理 支持串口鏡像、Vlan劃分、靜態路由 通信數據統計 |
| 交換功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 支持ARP |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP,DHP,環網恢復時間<20ms 支持STP/RSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 安全技術 | 支持HTTPs/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址綁定 支持端口安全 支持AAA |
| 服務質量管理 | 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持FTP/TFTP軟件升級 支持電源告警，端口告警和環告警 支持環路檢測 支持CRC保護 支持RMON 支持端口鏡像 支持線纜檢測 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP server/snooping/client，DHCP Option 82 |
| 時鐘管理 | 支持SNTP Client |
| 產品規格 | |
| 標準 | RS232/485/422 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1～4093 組播組數 256 MAC表 8K 包緩沖區 2Mbit 包轉發率 0.9Mpps 交換延遲 <5μs |
| 接口 | 百兆端口 100Base-FX,單/多模,SC/ST/FC任選; 10/100Base-T(X),RJ45接口 串行口 RS232/RS485/RS422,RJ50接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run1 串口服務器運行指示燈:Run2 告警指示燈:Alarm (12/24/48VDC輸入型號支持) 電源指示燈:PWR1,PWR2 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) 串口收發指示燈:發送數據(綠色), 接收數據(黃色) |
| 按鈕 | Reset支持交換系統重啟和恢復默認配置 |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <10W 過載保護 支持 反接保護 支持 冗余保護 支持 |

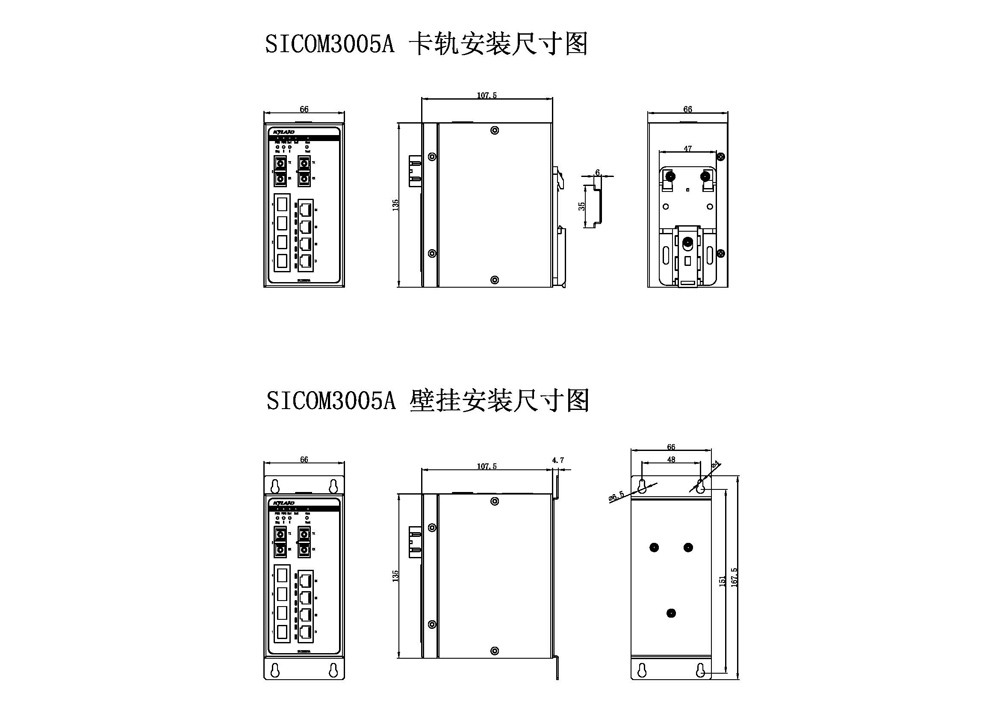

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 66mm×135mm×107.5mm(W×H×D) 重量 0.6Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 307699h 保修期 5年 |
| 行業標準 | EMI CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3005A-Ports-Connector-PS1-PS2 SICOM3005A-Ports-Connector-PS1 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
2S4T4D=2×100Base-FX,單模光口;4×10/100Base-T(X) RJ45電口;4個RS232/485/422串口 2M4T4D=2×100Base-FX,多模光口;4×10/100Base-T(X) RJ45電口;4個RS232/485/422串口 6T4D=6×10/100Base-T(X) RJ45電口;4個RS232/485/422串口 2S4T=2×100Base-FX,單模光口;4×10/100Base-T(X) RJ45電口 2M4T=2×100Base-FX,多模光口;4×10/100Base-T(X) RJ45電口 6T=6×10/100Base-T(X) RJ45電口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km NA：無百兆光口時, Connector項為空 |
|
PS1-PS2:電源輸入 |
L5-L5=12-24VDC(9-36VDC),冗余輸入 |
|
PS1:單電源輸入 |
選購配件
|
配件型號 |
配件說明 |
|
DT-BGAZ-09 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
Kyland-SICOM3005A-硬件安裝手冊-V10-CN Kyland-SICOM3005A-軟件操作手冊-V11-CN Kyland-SICOM3005A-Datasheet-CN
