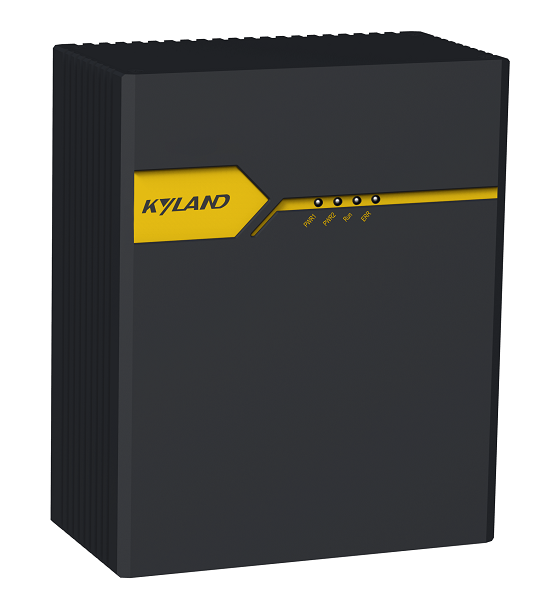

高可靠工業設計
□ 緊湊型機身設計，小巧精煉
□ 采用優質導熱材料，無風扇，保證-20~75℃的工業寬溫設計；IP40防護滿足嚴苛工業應用場景要求
靈活性：支持在一個CPU上部署多達20個軟件定義的實時系統以替代PLC控制器，支持實時系統和非實時系統同時隔離運行
實時性：支持最小50us的循環時間以適應高實時控制
開放性：兼容基于Windows / Linux的應用程序
易用性：集成工業控制編程平臺MaVIEW，支持拖拽式圖形化編程，支持IEC61131-3
高可靠性：工業級設計，適應惡劣工作環境，-20~75°C寬溫運行，IP40防護
接口豐富：支持485，232，CAN及以太網，提供用于多設備組環的以太網接口
| 硬件核心配置 | |
| 處理器 | Intel ATOM E3950 |
| 內存 | 8GB DDR3 |
| 存儲 | 256GB SSD |
| 接口 | |
| 網絡接口 | 4 x 100/1000BASE-T(x)，RJ45 |
| USB | 2 x USB2.0, 2 x USB3.0 |
| 串口 | 1 x RS485，端子式接口 |
| 顯示接口 | 1 x HDMI |
| CAN | 1 x CAN |
| 指示燈 | |
| 電源指示燈 | PWR1,PWR2 |
| 系統指示燈 | RUN,ERR |
| 以太網口指示燈 | Link/ACT |
| 電源 | |
| 輸入電壓 | 24VDC,端子式，支持電源隔離，支持冗余輸入 |
| 主機功耗 | 30W |
| 機械結構 | |
| 機械結構 | 鋁質外殼 |
| 防護等級 | IP40 |
| 尺寸 | 140mm x 170mm x 80mm（W x H x D） |
| 整機重量 | 2.2Kg |
| 安裝方式 | 導軌式安裝 |
| 散熱 | 自然冷卻，無風扇 |
| 環境 | |
| 工作溫度 | -20~70℃ |
| 存儲溫度 | -40~85℃ |
| 濕度 | 5~95% 無凝露 |
| 行業標準 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMS | IEC61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC61000-4-3 (RS), 10V/m(80MHz～2GHz) IEC61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 機械 | IEC 60068-2-6（振動） IEC 60068-2-27（沖擊） IEC 60068-2-32（自由跌落） |
| 產品型號 |
說明 |
|
NewPre3000-P121-M3-D1-G0 |
E3950/8GB DDR3/256G mSATA/LAN x 4/RS232 x 1/RS485 x 1/HDMI |
