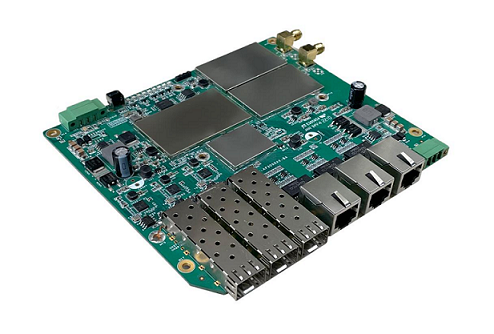

KyAir810BA-EC-3GX3GE-L5-L5本安型無線接入板卡是基于IEEE 802.11ax技術的無線接入設備，具備雙頻無線接入、千兆交換、串口輸入、本安電路設計等功能特點。
KyAir810BA-EC-3GX3GE-L5-L5在AP模式時可同時工作在2.4GHz和5.8GHz頻段，支持IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11n、802.11ac和 802.11ax五種模式，最高接入速率高達2975Mbps。
| 硬件規格 | |
| 接口 | 以太網口: 3個千兆電口 SFP接口: 3個千兆光口 天線口: 2個SMA接口, 2.4GHz與5GHz合路 |

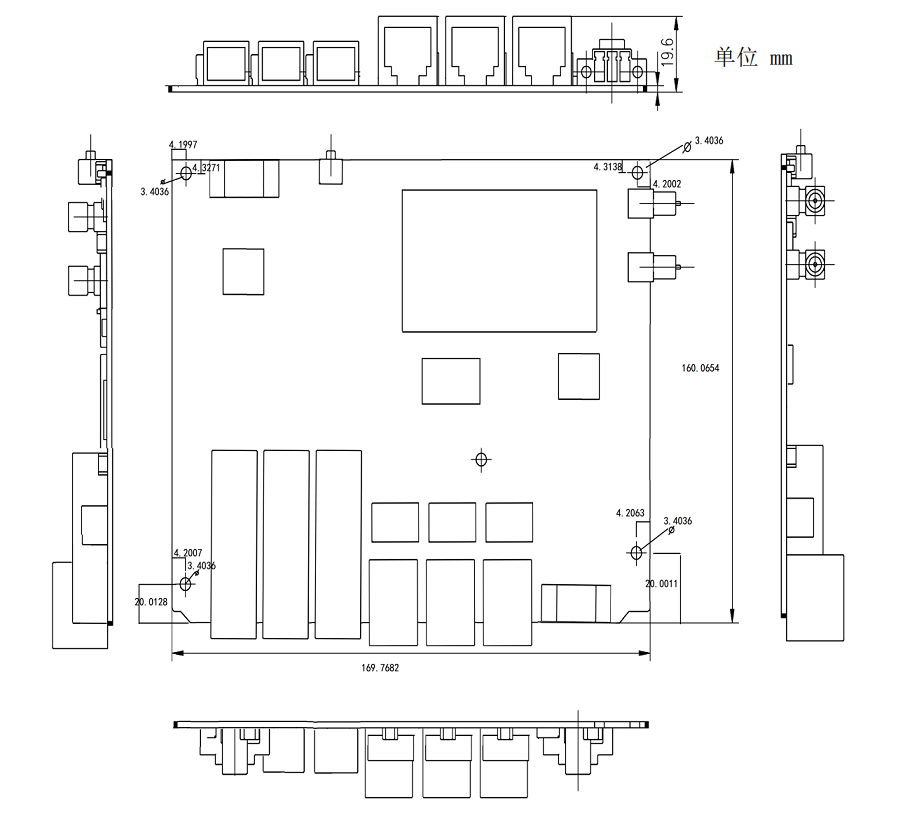

| 尺寸 | 150 * 135 *19.6mm(長×寬×高) |
| 工作頻段 | 2.4G: 802.11b/g/n /ax, 2.4GHz-2.483GHz (中國) 5G: 802.11 ax/ac/n/a, 5.150GHz-5.350GHz 5.725GHz-5.850GHz (中國) |
| 調制技術 | OFDM: BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS: DBPSK@1Mbps、DQPSK@2Mbps、[email protected]/11Mbps MIMO-OFDM(11n): MCS 0-15 MIMO-OFDM(11ac): MCS 0-9 MIMO-OFDM(11ax): MCS 0-11 |
| 調制方式 | 11b：DSS:[email protected]/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac/ac wave2：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax：MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM |
| 最大發射功率 | 27dBm（可調，支持更換 20dB芯片方案） |
| 發射頻率可調粒度 | 1dBm |
| 工作溫度/存儲溫度 | -40oC～+70oC /-40oC～+70oC |
| 工作濕度/存儲濕度 | 0%~95%(非冷凝) |
| 受電方式 | 雙路 12V DC（支持 9-36V寬壓），鳳凰端子電源輸入接口 |
| 整機功耗 | ≤20W （每路 12V DC輸入不超過 18W） |
| MTBF | >250000H |
| 性能參數 | |
| 工作頻段 | 2.4GHz, 40MHz信道 5GHz, 160MHz信道 |
| WLAN | 支持A-MPDU 支持最大相似性解調(MLD) 支持最大合并比接收(MRC) 支持空時分組碼(STBC) 支持低密度奇偶校驗編碼(LDPC) 支持RTS/CTS 支持CTS-to-self 支持隱藏 SSID 支持終端老化、心跳檢測 |
| 最大支持虛AP個數 | 單射頻 16個虛 AP |
| 最大接入用戶數 | 1024(實際用戶數因應用環境等因素存在差異) |
| 最高連接速率 | 2.4GHz: 575Mbps 5GHz: 2400Mbps |
| 工作模式 | AP模式: 橋模式（二層）, 路由模式（三層） 支持Client模式、MAC地址克隆功能 支持WDS模式 支持路由模式 |
| 射頻管理 | 負載均衡: 支持基于用戶數、用戶流量的負載均衡 支持 5G 優先 支持自動信道選擇 支持自動功率調節 支持智能速率選擇算法 支持時間公平調度 |
| 漫游切換 | 支持 802.11k、802.11v、802.11r 支持二層漫游、三層漫游 |
| Turbo漫游 | 工作在 Client或 WDS模式時，支持 Turbo方式與上行設備同時建立主、備鏈路，實現數據通道快速切換 |
| 安全 | 支持 64/128位 WEP、動態 WEP、TKIP、CCMP、WAP3加密 配合 AC,支持 WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、WPA3、MAC地址認證、Web認證、PPPoE認證等多種認證方式 支持無線用戶二層隔離 支持wIDS |
| AAA | 支持Radius Client 支持認證服務器多域配置 支持備份認證服務器 |
| 二層、三層功能 | IP地址設置: 靜態 IP、DHCP動態獲得地址 支持IPv6 支持ACL 路由模式下支持DHCP server、NAT |
| 服務質量 | 支持WMM(802.11e) 支持優先級映射 支持QoS策略映射 支持基于 SSID、基于用戶的帶寬限速 支持Call Admission Control （CAC） |
| 管理維護 | 網絡管理 SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| KyAir810BA-EC-3GX3GE-L5-L5 | 3×1000Base-X 光口, 3×1000Base-T(X) RJ45電口 | 支持12VDC(9~36VDC), 冗余輸入 |
Kyland-KyAir810BA-Datasheet-CN
