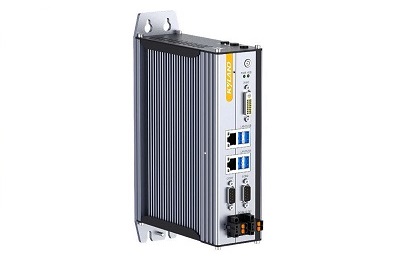

KYAC311系列機身采用高精鋁合金型材，封閉式無風扇設計，外形緊湊美觀，有效防止灰層進入，保障產品在嚴苛工業場景應用的可靠性和使用壽命。
| 配置 | KYAC311-E3MA | |
| 硬件配置 | ||
| CPU | Intel? Celeron J1900, 2.0GHz, 4 核/4 線程, 2MB L2 緩存 | |
| TDP | 10W | |
| BIOS | AMI UEFI 64Mbit | |
| 內存 | 8GB DDR4 | |
| 存儲 | 128GB SSD mSATA | |
| USB | 1 x USB3.0, 3 x USB2.0 板載內置1個USB2.0 可安裝硬件加密狗 |
|
| COM | 2 x COM (DB9 公頭) 可通過撥動開關配置 RS232 或RS485 模式，RS485 支持自動流控, RS232 帶有ESD 防護( 空氣放電：±8KV, 接觸放電：±6KV) | |
| 以太網 | 2 x Intel I210千兆網口 | |
| DVI-D | 最高分辨率 1920 x 1080 | |
| 擴展接口 | 1 x 全尺寸miniPCIe卡槽，帶有SIM卡槽 | |
| 看門狗 | 1~255級可編程設置 | |
| 軟件配置 | ||
| 實時環境 | Codesys RTE 3.5.18 | |
| 操作系統 | Windows 10 | |
| 電源 | ||
| 輸入電壓 | DC12~24V ±10%, 過流、過壓以及防反接保護 | |
| 電源功耗 | 最大功耗 45W | |
| 機械參數 | ||
| 結構 | 鈑金結構，無風扇，支持壁掛式安裝或DIN-Rail導軌安裝 | |

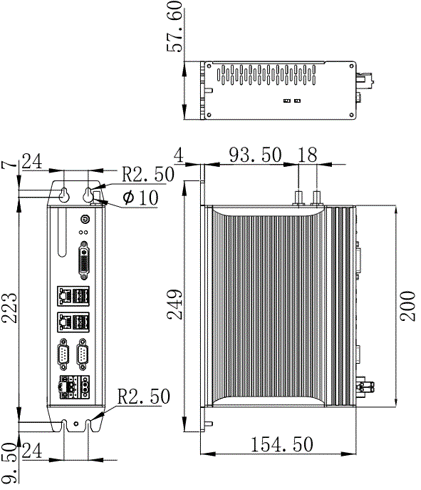

| 尺寸 | 57.6mm x 200mm x 154.5mm (W x H x D) | |
| 凈重 | 1.6Kg | |
| 環境 | ||
| 工作溫度 | -20oC ~ 60oC | |
| 存儲溫度 | -40oC ~ 80oC | |
| 相對濕度 | 5~95% 無凝露 | |
| 振動 | 5~500Hz, 1.5Grms，IEC60068-2-64 | |
| 沖擊 | 20G( 持續時間11ms，半正弦波)，IEC60068-2-27 | |
| EMC | CE/FCC Class A | |
● SM(Softmotion) 該版本提供SMC_Basic庫，符合PLCopenl認證標準Part 1及Part 2部分，可以控制單軸或者兩個軸（電子凸輪和齒輪）的主從運動。
● CN(CNC+Robotic) 該版本在SMC_Basic庫基礎上增加了SMC_CNC及SMC_Robotic，支持了CNC應用及機器人應用?？蓪?shí)現CNC數控開發及機器人軸組開發。
● TW(Target & Web Visu) 該版本包含了集成化的可視化編輯器，可以在開發環境中直接創建專業的可視化界面。其中TargetVisu方式直接顯示在控制器的內置或外置顯示器上；WebVisu方式支持在Web瀏覽器中瀏覽界面。
| SM（Softmotion） | CN（CNC+Robotic） | ||||
| 點位運動 | 位置比較觸發 | 兩軸橢圓插補 | 三軸橢圓插補 | 路徑預處理功能 | 兩軸串聯(SCARA)機器人模型 |
| JOG運動 | 位置捕獲 | 兩軸樣條曲線 | 三軸樣條曲線 | 五軸加工模型 | 三軸串聯(SCARA)機器人模型 |
| 速度運動 | 回零運動 | 兩軸拋物線運動 | 三軸拋物線運動 | 兩軸龍門功能 | 并聯(DELTA)機器人模型 |
| 電子齒輪 | 間隙捕獲 | 兩軸直線插補 | 三軸螺旋線插補 | 三軸龍門 | 四軸碼垛機器人模型 |
| 電子凸輪 | 兩軸圓弧插補 | DXF轉G代碼功能 | T型龍門 | 六軸關節機器人模型 | |
| 連續軌跡運動 | 三軸直線插補 | G代碼/M代碼功能 | H型龍門 | ||
| 切向跟隨 | 三軸圓弧插補 | 坐標系轉換 | 極坐標系模型 | ||
| 產品型號 | 詳情 |
| KYAC311-E3MAW0SM | J1900/8G/128G SSD/WIN10/Softmotion |
| KYAC311-E3MAW0SMTW | J1900/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC311-E3MAW0CN | J1900/8G/128G SSD/WIN10/CNC |
