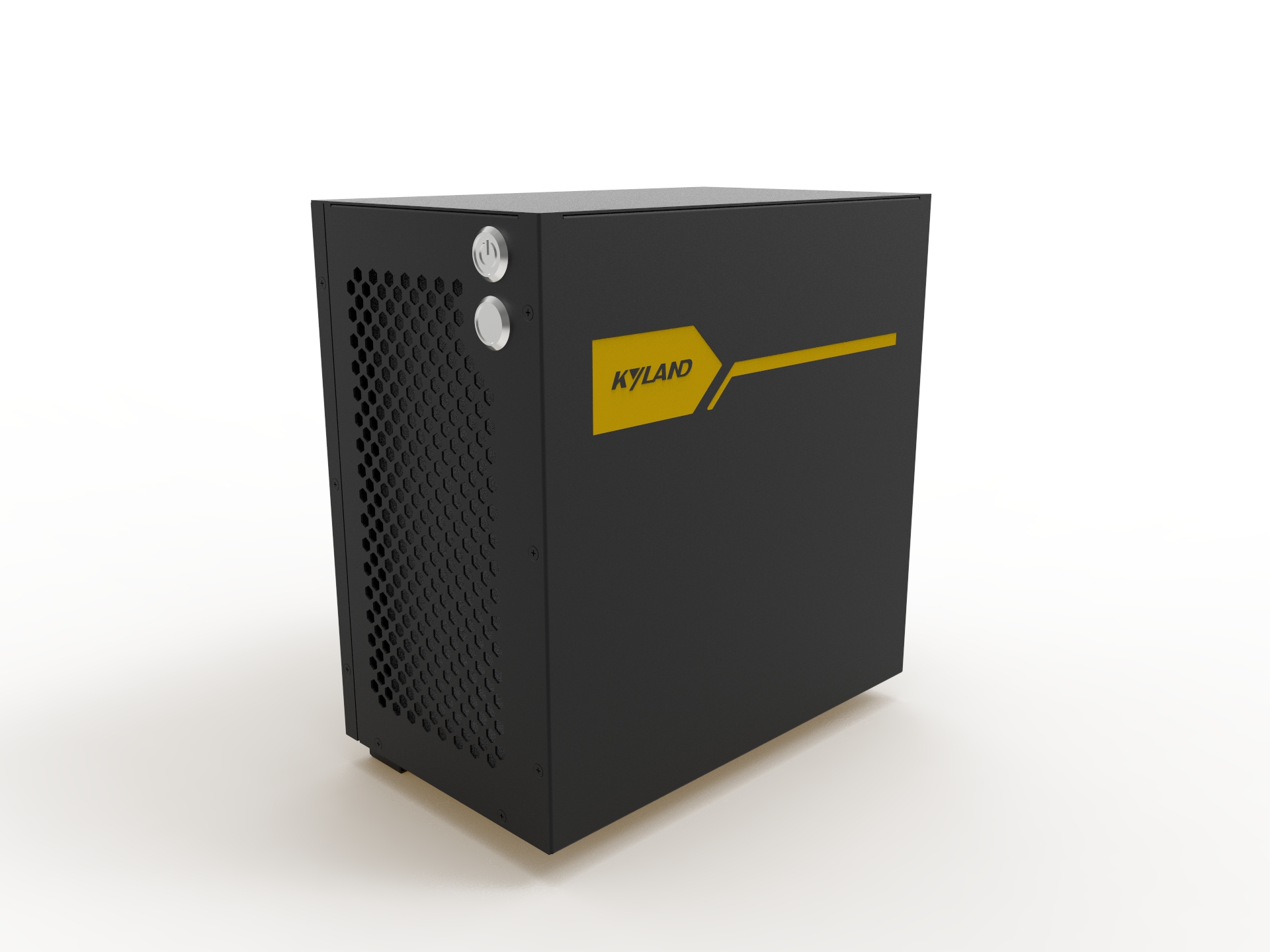

東土科技工業服務器NewPre系列，集邊緣計算、過程控制、運動控制和機器視覺于一身。NewPre3100基于Intel x86處理器，預裝了東土自主的Intewell操作系統，通過高實時虛擬化技術支持若干個軟件定義的實時系統以及桌面系統，并提供支持IEC61131-3的組態編程開發套件MaVIEW以支持控制系統設計。NewPre3100支持八代/九代高性能CORE處理器，提供了標準x16的PCIe插槽，支持擴展高性能顯卡，專為AI應用場景設計。
| 硬件核心配置 | ||
| CPU | Intel CORE i7-9700 | |
| 內存 | 可選8GB，16GB，32GB。 | |
| 存儲 | 可選256GB，512GB或1TB硬盤 | |
| GPU | 標配板載Intel? UHD Graphics 630 可選配GeForce GTX 1050Ti，4G/128Bit（NewPre3100-P343-M4-D2-G1）或GeForce RTX2060super, 8G/256Bit（NewPre3100-P343-M4-D2-G1） |
|
| 接口 | ||
| 顯示接口 | 板載1 x HDMI，1 x VGA 獨立顯卡顯示接口見相應顯卡型號 |
|
| 音頻接口 | 3 x 3.5mm接口 | |
| USB | 4 x USB2.0, 2 x USB3.1兼容USB2.0 | |
| PS/2 | 1 x PS/2 | |
| 串口 | 1 x RS232，DB9 | |
| 網口 | 板載i210，1 x 100/1000BASE-T，RJ45 支持擴展i350網卡，4 x 100/1000BASE-T，RJ45 |
|
| 擴展 | 支持，1 x PCIe x16, 2 x PCIe x1 | |
| 指示燈 | 以太網口指示燈 | Link/ACT |
| 電源 | ||
| 輸入電壓 | 220VAC | |
| 電源接口 | 品字接頭 | |
| 功耗 | <160W | |
| 按鈕 | 電源按鈕，復位按鈕 | |
| 機械結構 | ||
| 機械結構 | 鋁質外殼 | |
| 防護等級 | IP20 | |

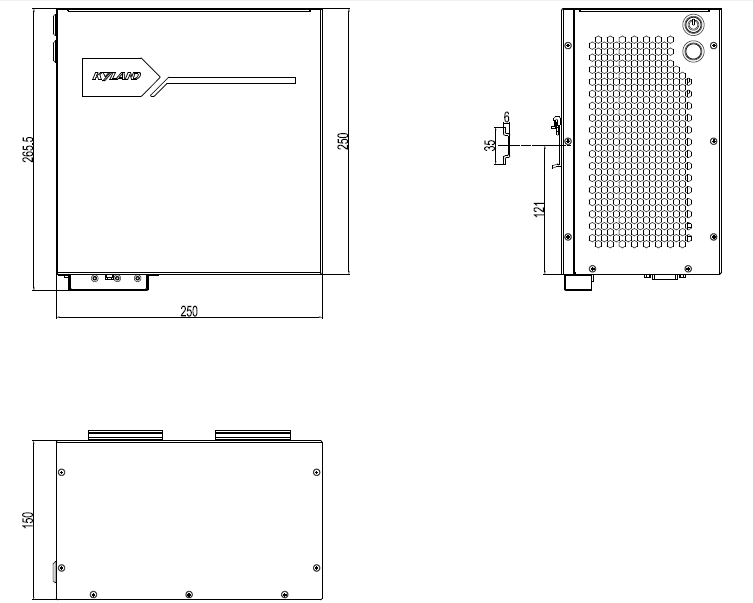

| 尺寸 | 250mm x 265.5mm x 150mm（W x H x D） | |
| 整機重量 | 3.5Kg | |
| 安裝方式 | 壁掛式安裝 | |
| 環境 | ||
| 工作溫度 | 0~60℃ | |
| 存儲溫度 | -20~85℃ | |
| 行業標準 | ||
| EMC | IEC61000-6-2(Resistance)，IEC61000-6-4(Emission) | |
| 機械 | EN 60068-2-6（振動），EN 60068-2-27（沖擊） | |
| 軟件規格 | ||
| 操作系統 | 預裝自主Intewell操作系統 支持20個軟件定義高實時控制內核，事件響應時間2us，最短循環計算周期50us 支持多達10個實時控制內核共享一個CPU物理核心 支持實時控制內核與桌面系統之間內存隔離、硬盤資源隔離 提供內部虛擬通道用于實時控制內核與桌面系統之間通信 支持對虛擬機的全生命周期管理，包括創建、配置、部署、銷毀、開關機及重啟、休眠、掛起、恢復、重建等操作 支持主流Windows/Linux桌面系統 |
|
| 控制功能 | 預裝工業控制編程平臺MaVIEW。支持IEC61131-3編程語言ST,LD,FBD；支持高級語言如C++,Matlab/Simulink；統一的控制編程平臺，包含虛擬化配置，算法組態，KySCADA組態。 預裝工業互聯網人機監控平臺KySCADA。包含IOServer，實時數據庫，現場側操作員站，Web HMI，工程師站（由MaVIEW集成） |
|
| 運動控制支持 | 支持多達14軸插補運動 支持多種伺服、步進電機控制。標準EtherCAT伺服，如松下MINAS A6B系列、禾川X3T系列；脈沖型伺服，如三洋RS2A系列；支持CANopen及Modbus TCP/RTU協議步進電機產品 支持與第三方如ABB、Daye工業機器人協同控制 |
|
| 通信功能 | 協議網關軟件KyGate。 對下協議支持：CANopen；Modbus RTU Master/Slave模式；Modbus TCP Slave模式；EtherCAT Master；AUTBUS；西門子PPI、西門子S7協議；Fanuc的FOCAS通信協議；歐姆龍PLC通信協議PLC_OMRON_HOSTLINK協議；支持自定義的驅動程序，可編程。 對上協議支持：支持MQTT協議，可無縫對接?xùn)|土AHM云、阿里云等主流MQTT平臺或MQTT服務器。 |
產品型號NewPre3100-Pabc-Ma-Da-Ga
|
選項 |
說明 |
|
Pabc |
處理器。a代表處理器系列，ATOM為1，CORE為3，XEON為4； b代表物理核心數為2的幾倍數，例如4核心就是2，8核心就是4； c代表主頻級別，達到2.0GHz或以上為2，達到3.0GHz或以上為3. 可選P343。 |
|
Ma |
內存規格。a表示2的次方，可選M3，M4，M5。M3表示8G內存，M4表示16G內存，M5表示32G內存。 |
|
Da |
硬盤規格。a表示256G的倍數?？蛇xD1,D2,D4。D1表示256GB；D2表示512GB；D4表示1T。 |
|
Ga |
顯卡規格。可選G0,G1,G2。G0表示無獨立顯卡；G1表示GTX1050Ti；G2表示RTX2060super。 |
