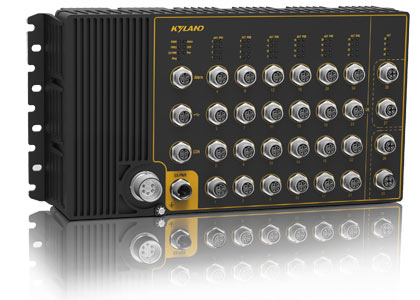

Aquam8628/8128系列是專為軌道交通行業設計的二/三層網管型工業以太網交換機，最大支持8/16/24個百兆快速以太網接口及4個千兆上行接口，支持壁掛式安裝方式，支持寬范圍的可操作溫度（-40℃~70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。Aquam8628/8128具有更優化的外形尺寸，便于靈活安裝；支持IP65高防護等級，滿足設備對防塵防水性能的要求；支持M12接口形式，保證端口連接的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。
Aquam8628/8128系列交換機提供支持PoE功能的型號，支持24/48/72/110VDC隔離電源，可提供8/16/24個支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太網接口，能夠驅動8/16/24個支持IEEE802.3at/af的受電設備PD，減少終端設備的線纜連接。交換機作為PSE設備可為每個端口提供最大30.8W的功率，整機可提供最大80/120W的PoE功率輸出。為滿足更大功率的PoE需求，通過外置電源可擴展到最大240W的PoE功率輸出。
Aquam8628/8128系列以太網交換機支持用于IP地址自動分配的DHCP協議及多種DHCP option選項，并且支持DRP和RSTP環網冗余協議，可以靈活組網，以滿足鐵路市場的需求。三層交換機更支持多種路由協議，其中ETBN型號符合IEC61375-2-3及IEC61375-2-5標準，支持TTDP，TRDP等協議，并提供高性能的NAT功能。Aquam8628/8128可廣泛用于車載PIS、CCTV、視頻監控系統、列車控制系統，同時也適用于任何對振動沖擊、EMC兼容性要求嚴酷的工業應用場合。
Aquam8628/8128系列交換機符合IEC62443-4-2工業網絡安全標準。
該系列最多支持4個千兆電口+24個百兆口,并且支持24個百兆PoE接口
支持PoE功率最大達120W，外置電源接入可擴展120W PoE功率輸出
千兆口支持X-Code M12連接器，百兆口支持D-code M12連接器
支持Bypass功能可選
支持DT-Ring協議族, RSTP/MSTP, DRP環網冗余和VRRP
支持OSPF, RIP, 組播等三層路由協議(僅適用三層交換機)
支持高性能的NAT地址轉換功能(僅適用三層交換機)
支持TRDP, TTDP等協議，符合IEC61375-2-3, IEC61375-2-5標準(僅適用ETBN型號)
滿足EN50155和EN50121行業標準要求
防護等級IP65
符合IEC62443-4-2工業網絡安全標準
| 軟件功能 | |
| 交換功能 | 支持靜態VLAN,PVLAN 支持端口流控 支持線速, 廣播、組播、未知單播風暴抑制 支持靜態和動態MAC地址和MAC地址老化 |
| 冗余技術 | 支持VRRP(僅適用三層交換機) 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP, 自愈時間<20ms 支持鏈路聚合(LACP, IEEE802.3ad) |
| 路由技術 | 支持靜態路由(僅適用三層交換機) 支持OSPF(僅適用三層交換機) 支持RIP (僅適用三層交換機) |
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 支持PIM-SM, PIM-DM(僅適用三層交換機) 支持IGMP v2/v3(僅適用三層交換機) |
| 網絡安全 | 支持IEEE 802.1x(身份認證和授權) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持對外部的RADIS Server轉發身份認證信息 支持TACACS+ 支持單播MAC過濾 |
| 服務質量管理 | 支持ACL 支持基于端口和協議的數據流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMP管理, 支持SNMPv1/v2c/v3 SNMPv3 支持DES和AES加密 支持TCP/UDP, Ping, Trace route 支持通過FTP/TFTP/SFTP/HTTP/HTTPs進行軟件和配置的上傳下載 支持端口鏡像和遠程鏡像端口 支持LLDP和LLDP MIB（802.1ab） 支持?jǐn)?shù)據包大小可配(MTU) 支持ICMP, ICMP路由發現 |
| 診斷技術 | 支持內部硬件自檢 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持日志功能, 需指定日志文件大小 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持BOOTP/Bootstrap協議 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS中繼 (僅適用于三層交換機) 支持ARP 支持NAT, NAPT (僅適用于三層交換機) |
| 時鐘管理 | 支持SNTP client 支持NTP client |
| 特殊功能 | 支持Bypass 掉電直通功能 支持自動備份和配置功能 符合IEC61375-2-3及IEC 61375-2-5標準，支持TTDP, R-NAT, TRDP, TTDB等功能(僅適用于ETBN型號) |
| MIB | 公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB 私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate,kylandUpdateCfg, kylandDownloadCfg |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3 10BASE-T specification IEEE 802.3x 10BASE-T full duplex IEEE 802.3u 100BASE-TX specification IEEE 802.3ab 1000BASE- T specification IEEE 802.3af IEEE802.3at |
| 交換屬性 | 優先級隊列: 8 VLAN數: 4K VLAN ID: 1~4094 組播組數: IPv4: 2K MAC表: 32K 包緩沖區: 32Mb 最大包轉發率: 19Mpps 交換延遲: ＜10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X) M12 X-Code 接口 Bypass: 4個端口支持2對Bypass 百兆端口: 10/100Base-T(X) M12 D-Code 接口 PoE: 支持 IEEE803.2af / IEEE802.3at Console接口: RS232 M12 A-Code 接口 告警端子: M12 A-Code 接口 USB接口: M12 A-Code 接口 |
| 指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT PoE指示燈:ACT(PoE型號) |
| 電源 | 輸入電壓： 24VDC/110VDC - M23 接口 (用于交換電源供電) 50~54VDC - M12 接口 (用于外置獨立電源供電, 僅限PoE型號) 110VDC: 66~154VDC 24VC: 14.4~33.6VDC 電源接口： M23 接口(用于交換電源供電) M12 接口(用于外置獨立電源供電, 僅限PoE型號) PoE功率: 內部電源提供120W@110VDC或80W@24VDC的PoE功率輸出 通過可選的隔離的外部電源，支持再擴展120W的PoE功率輸出 整機功率： 110V: 39.13W(無PoE)；185W(帶PoE) 24V: 37.9W(無PoE)；183.5W(帶PoE) 過載保護: 支持 反接保護: 支持 冗余保護: 支持 |
| 機械結構 | 外殼: 金屬 散熱方式: IP65 尺寸: 189mm×380mm×92.6mm(H×W×D) 重量: 4.8kg 安裝方式: 壁掛式 |
| 環境 | 工作溫度: -40°C to +70°C 存儲溫度: -40°C to +85°C 相對濕度: 5 to 95% (無凝露) |
| 質保 | MTBF: 738743小時(計算方法: Telcordia (Bellcore) SR-332, Issue 2, September 2006) 保修期: 5年 |
| 行業標準 | EMI: FCC CFR47 Part 15 EMS: EN50121 防火: EN45545-2 安全: EN62368-1 軌道交通: EN50155、EN50121-1、EN50121-4 機械: IEC61373 (振動和沖擊) 防護等級: IP65 Based on EN 60529 危險材料: 2002/95/EG of the EU (RoHS) 網絡安全：符合IEC62443-4-2工業網絡安全標準 |
推薦型號
Aquam8128: 二層管理型交換機
| 產品型號 | 產品描述 |
| Aquam8128-24T-H6-H6 | 24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入 |
| Aquam8128-B-4GE24T-H6-H6 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入，支持Bypass |
| Aquam8128-B-4GE24T-L2-L2 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC雙冗余電源輸入，支持Bypass |
Aquam8628: 三層管理型交換機
| 產品型號 | 產品描述 |
| Aquam8628-24T-H6-H6 | 24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入 |
| Aquam8628-B-4GE24T-H6-H6 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入，支持Bypass |
| Aquam8628-B-4GE24T-L2-L2 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC雙冗余電源輸入，支持Bypass |
| Aquam8628-NAT-24T-H6-H6 | 支持基于硬件的NAT，24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入 |
| Aquam8628-NAT-4GE24T-H6-H6 | 支持基于硬件的NAT，4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC雙冗余電源輸入 |
可選配件
|
SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
|
107100342 |
M23-5P-F-Crimp |
電源連接器 |
16~11AWG |
11~13mm |
|
107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
|
107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
